[Mécanique] Câble ABS détérioré par frottement

[fred3]

Bonjour à tous.

Sur ma st 1200 de 2020,

Mon câble de capteur ABS avant situé côté gauche de la fourche (assis sur la moto) est à nu, endommagé par le frottement sur l'étrier de frein.

J'en déduis que son passage n'est pas correct.

J'ai donc ré isoler proprement le câble, mis un rilsan pour modifier le passage du câble.

Pouvez vous m'envoyer une photo du positionnement sur votre moto pour comparer.

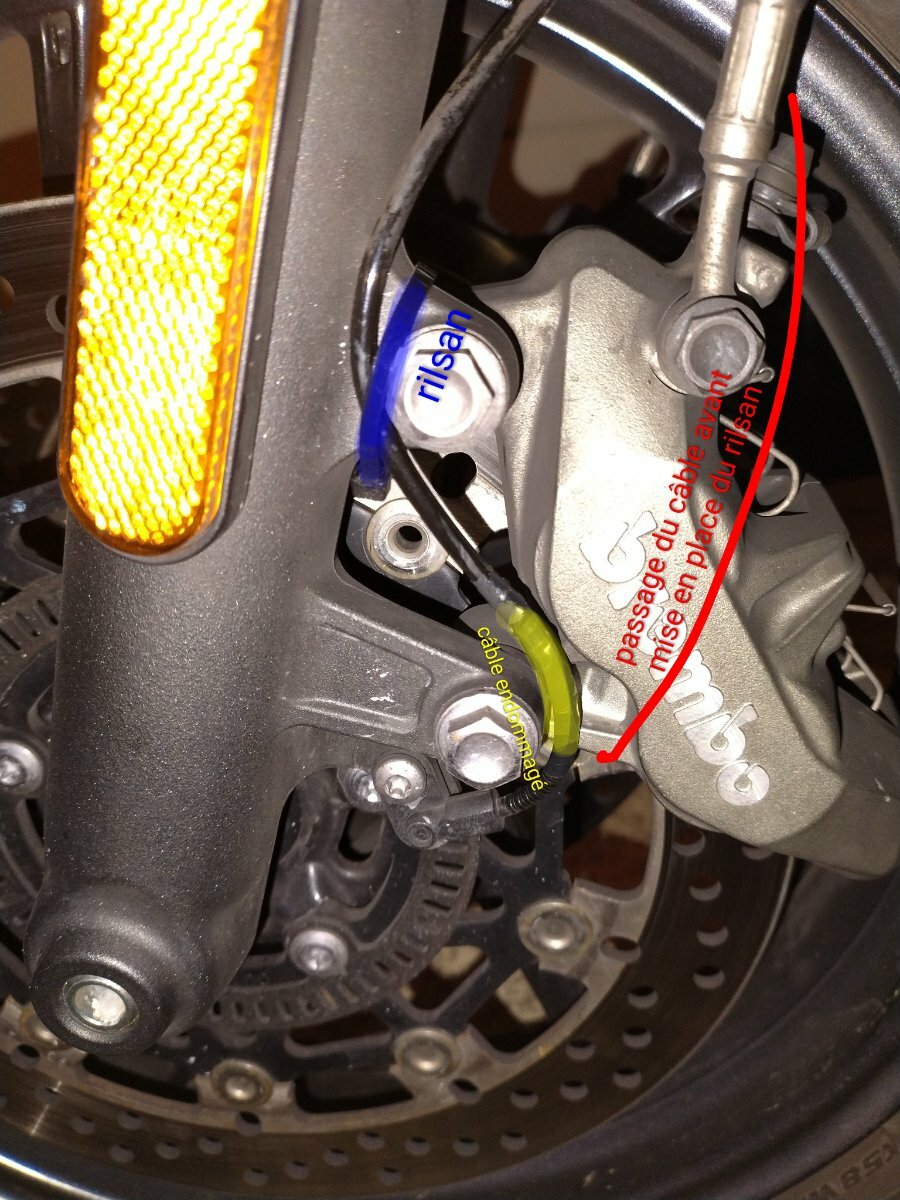

La photo ci dessous montre le nouveau positionnement de mon câble,

en bleu le rilsan et nouveau point d'attache,

en jaune l'endroit où le câble avait frotté sur l'étrier avant modification,

en rouge le passage du câble avant modification



Merci et bon weekend

Fred3

IMG_20260801_144007322 (2).jpg (235.5 Kio) Consulté 0 fois

[Doumé LCS]

Tu n'es pas un cas isolé (ou presque)  : https://www.facebook.com/groups/2038019479617546/posts/9081811268571630/

[lolotwin]

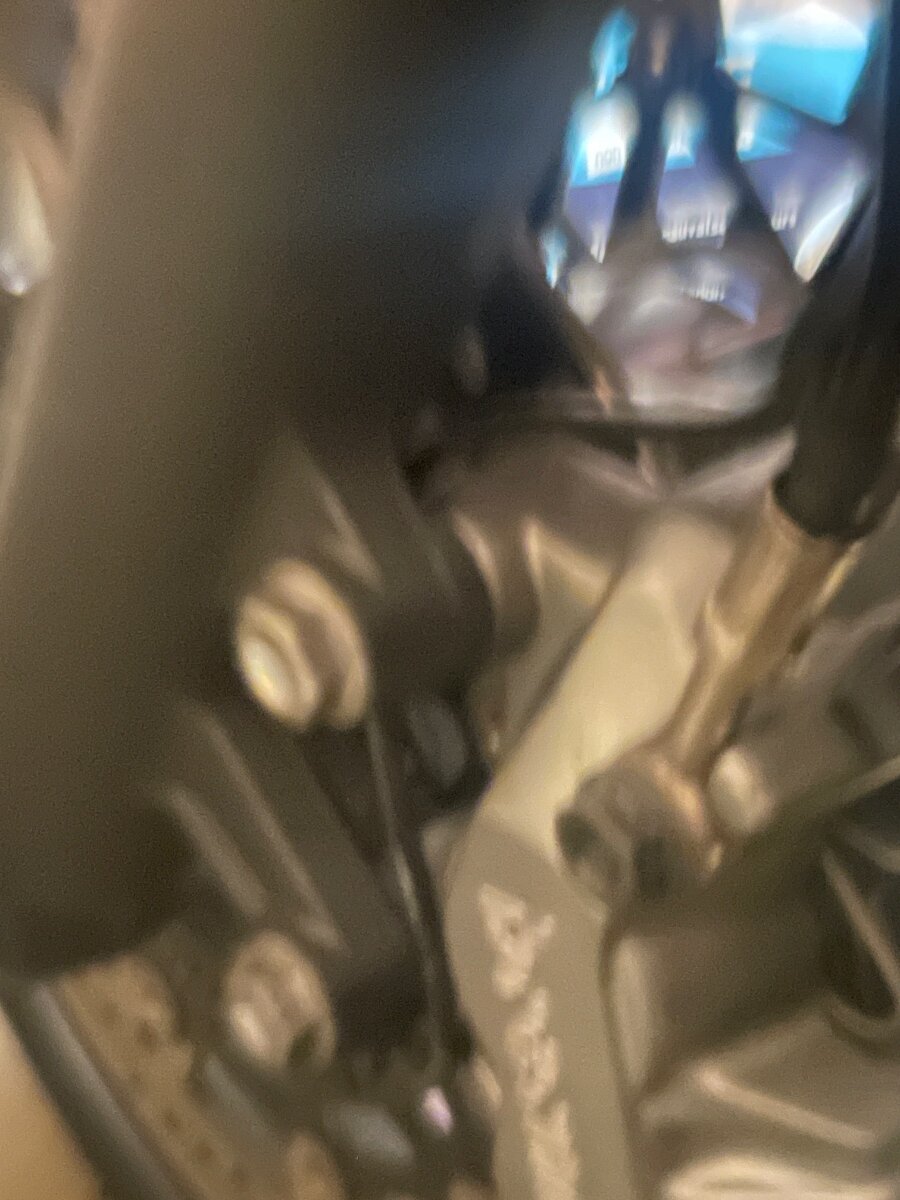

Mal positionné

Désolé pour la photo mais le stabilisateur est HS


[fred3]

Il y a 5 heures, lolotwin a dit :




Mal positionné


Désolé pour la photo mais le stabilisateur est HS


[Pièce jointe non disponible]

Merci lolotwin pour ta photo

Si je comprends bien, le positionnement du câble sur ta photo est le positionnement correct ?

Merci



Fred3

[fred3]

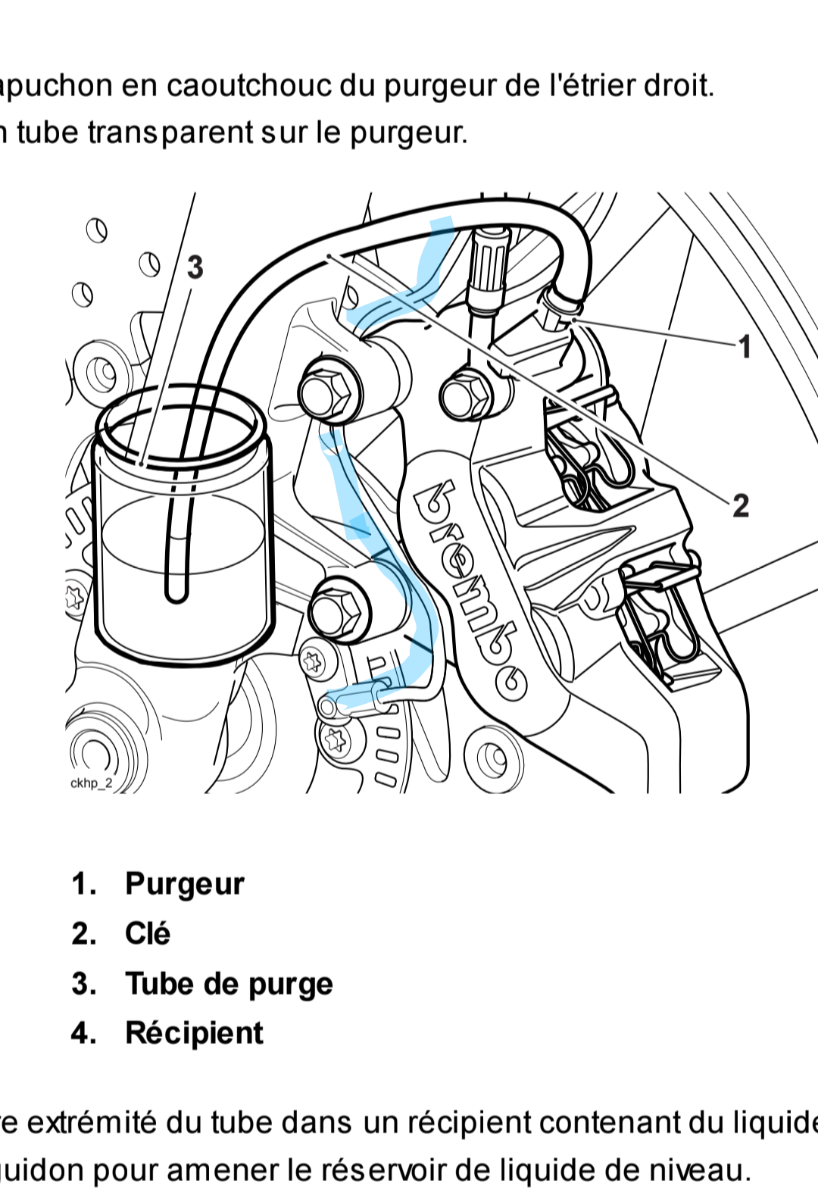

En cherchant dans le manuel d'atelier j'ai trouvé une image où l'on voit le passage du câble

Merci pour vos réponses à ma demande

Fred3

Screenshot_20260802-152918_Files by Google.png (393.2 Kio) Consulté 0 fois

[lolotwin]

C’est ça

[Doumé LCS]

Pareil !

[fred3]

Corrigé
